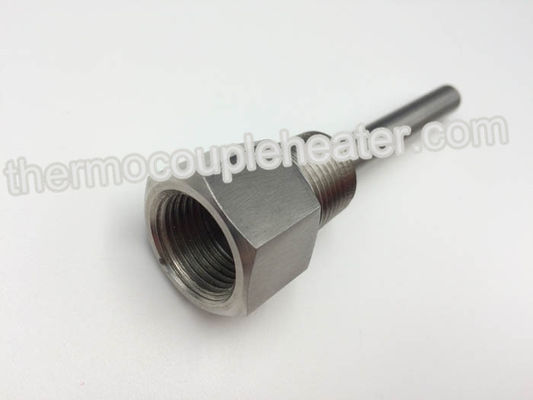

Подгонянная термопара Тхэрмовелл нержавеющей стали для датчика температуры

Термопара Тхэрмовелл нержавеющей стали для датчика температуры

1. Краткое введение

Тхэрмовелльс трубчатые штуцеры используемые для защиты датчиков температуры установленных в производственные процессы. Тхэрмовелл состоит из трубки закрытой на одном конце и установленной в отростчатом потоке. Датчик температуры как термометр, термопара или детектор температуры сопротивления введен в открытый конец трубки, которая обычно на открытом воздухе вне отростчатых тубопровода или сосуда и любой термоизоляции. Термодинамически, отростчатая жидкая жара передач к стене термовелл, которая в свою очередь возвращает жару к датчику. В виду того что больше массы присутствует с собранием датчика-хорошо чем с зондом сразу погруженным в процесс, ответ датчика к отростчатым изменениям температуры замедлен добавлением колодца. Если датчик выходит из строя, то его можно легко заменить без стекать сосуд или тубопровод. В виду того что массу термовелл необходимо нагреть к отростчатой температуре, и в виду того что стены термовелл проводят жару из процесса, точность и отзывчивость датчика отрицательно плотно сжаты добавлением термовелл.

Для того чтобы быть представителем средней температуры жидкости, термовелл должно расширить немного процентов внутреннего диаметра отростчатых трубы или сосуда (нормально 1/3рд трубы внутри диаметра). Эмпирический способ который достаточен для большинств промышленных применений (точности приблизительно 1%) обеспечить что термовелл проектирует 5 раз свой собственный диаметр в процесс плюс длина своего чувствительного элемента. Так, ибо заземленная термопара весн-нагруженная в термовелл с 1 хвостовиком дюйм-диаметра и толщина подсказки .25 дюймов, типичная длина погружения приравнивала бы 5,5 дюйма (1 дюйм ОД кс 5 + .25 медленно двигает хорошо толщина подсказки толщина стены датчика +.25 дюймов = 5,5 дюйма).

Тхэрмовелл типично подвергается механической обработке от твердого запаса бара и оружи-просверлено для обеспечения длинной прямой скважины которая близко приближается диаметр установленного датчика (бывшего: .260 принесенного дюйма соответствующ датчику .250 дюймов). Тхэрмовелл типично установлено в отростчатый поток через продетой нитку, сваренной, санитарной крышки или служить фланцем отростчатого соединения. Датчик температуры как термометр, термопара или детектор температуры сопротивления введен в открытый конец термовелл и типично весн-нагружен для обеспечения что подсказка снаружи датчика температуры в металле для того чтобы метал контакт с подсказкой внутренности термовелл.

2. Характеристики

• Опционная оболочка тантала, которую можно постоянно прикрепиться, для добавленной защиты
• Проспите частота, вызванный Подач стресс, и отростчатые вычисления давления можно сделать для того чтобы поддержать дизайн термовелл.
• Стандарт сварки полного проникания
• Вычисления частоты бодрствования
• Интегрированное расширение для простой установки
• Большое разнообразие материальных вариантов

3. Особенности

1. Дизайн согласно стандарту ИЭК
2. сопротивление против высокого давления
3. изготовлен и установлен во время такой же термины с обеспокоенными оборудованиями
4. различные классы давления для того чтобы соотвествовать различные

4. Параметр.

5. Применение

• Они также использованы на термопарах с двойными трубками защиты
• Применимый на режиме высоких давления и температуры, высоких средств массовой информации скорости тока жидкости
• Тхэрмовелльс главным образом использовано на отделяемых термопарах и РТДс или на объектах высокого давления для более последней установки термопар и РТДс
